| 8.7/15KV交联电缆、油浸电缆户内、户外终端和中间连接 | 产品分单芯、三芯。终端头的绝缘管一般650mm长，但可更据客户的要求加长到800mm、1000mm、1200mm。
产品优点:
1、交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开，全电缆预度更加合理。
2、交联电缆热缩型中间连接新工艺（三道密封工艺）。电缆中间接头故障许多是因为密封不好造成的，我公司率先采用新工艺（三道密封工艺），使电缆运行起来更加安全可靠。所谓三道密封即外户层密封，内户层密封，再加内绝缘管两端的密封。
|
|
|
|
8.7/15kv三芯中间连接配套材料
|
1、导体 2、内半导电层 3、XLPE绝缘 4、外半导电层 5、铜屏蔽带 6、连接管 7、应力控制管 8、内绝缘管 9、外绝缘管 10、屏蔽管 11、半导电带 12、填充胶 13、应力疏散胶 14、密封胶 15、铜屏蔽网 16、铜编织带 17、扎线 |
| |
|
|
|
|
|

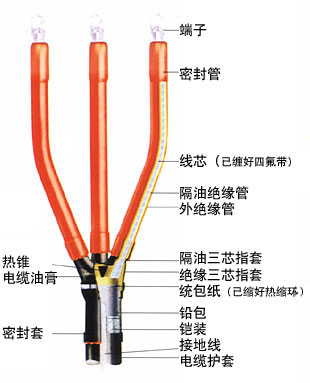

8.7/15kv油浸户外终端配套材料
|
|
|
|

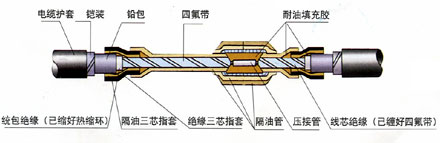

8.7/15kv油浸中间配套材料
|
| |
|
|
|
|
 |
35kv交联电缆单芯中间连接配套材料 |
1、电缆护套 2、铜屏蔽 3、应力疏散胶 4、外半导层
5、应力控制管 6、线芯绝缘 7、半导带 8、连接密
9、J30自粘带 10、内绝缘管 11、中绝缘管 12、外绝缘管
13、半导管 14、铜网 15、地线 16、内半导层 17、护套管 |
| |
|
产品技术指标：
|
项目
|
试验项目
|
标准要求
|
试验结果
|
结论
|
|
１５ｋｖ户内，户外终端及中间连接
|
工频耐压
|
４５ｋｖ，ｍｉｎ不闪络，不击穿
|
４５ｋｖ，１ｍｉｎ未闪络未击穿
|
通过
|
|
局部放电试验
|
１３ｋｖ２0ｐｃ
|
１３ｋｖ时２ｐｃ
|
通过
|
|
负荷循环试验，３个星期
|
５ｈ加热时，３ｈ冷却，加热时，导体温度为９５℃
|
由以下试验评定
|
|
|
局部放电试验
|
１３ｋｖ时放电量２０ｐｃ
|
１３ｋｖ时２ｐｃ
|
通过
|
|
冲击电压试验
|
１０５ｋｖ，正负极性各十次，允许闪络一次，但不记入总试验次数
|
未闪络未击穿
|
通过
|
|
负极性直流电压试验
|
５２ｋｖ／１５ｍｉｎ不闪络，不击穿
|
未闪络未击穿
|
通过
|
|
４ｈ工频电压试验
|
３５ｋｖ／４ｈ不闪络，不击穿
|
未闪络未击穿
|
通过
|
|
